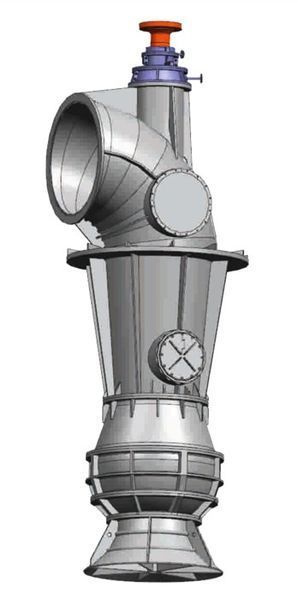

Діоганальний насос Осьовий насос Уралгідромаш 96ДВ-4,5 / 23У3

Підберемо насосний агрегат європейського виробництва!
Діагональні насоси виготовляються двох типів :

ДВ – діагональний вертикальний насос із жорсткозкріпленими лопатями робочого колеса ;

ДПВ – діагональний вертикальний насос із приводом повороту лопатей робочого колеса .

Зведена технічна характеристика насосів типу ДВ та ДПВ та комплектуючих електродвигунів наведено в табл .

Умовне позначення насосів :

96, 130, 170 – діаметр напірного патрубка в см ;

ДВ – діагональний вертикальний насос із жорсткозкріпленими лопатями робітника колеса ;

ДПВ – діагональний вертикальний насос із приводом повороту лопатей робітника колеса ;

чисельник – подача , м3/с; знаменник - натиск , м; МБК, К, Е, КЕ, Г, КГ - модифікації ;

– кліматичне виконання та категорія розміщення при експлуатації.

Діагональні насоси типу ДВ і ДПВ за призначенням, застосовністю та конструкцією аналогічні осьовим насосам, при цьому мають більш високонапірну характеристику, що дозволяє експлуатувати їх при напорах 13-25 м.

Приклад : 130 ДПВ-8/23КГ-У3.

Агрегат електронасосний ОГ5-87А складається з змонтованих на спільної фундаментної рамі насоса та електродвигуна , з'єднаних пружною муфтою . Призначений для перекачування​​ води з температурою до +35 ° С.

Агрегат призначений для установки на насосних станціях меліорації , водопостачання та ін .

Насос - осьовий , горизонтальний , з жорстко - закріпленими лопатями , одноступінчастий , з консольним розташуванням робочого колеса .

Ущільнення валу – м'який сальник , конструкція​​ дозволяє виробляти заміну набивання без спорожнення насоса . Всмоктующий патрубок насосу розташований у горизонтальній площині справа​ від насоса , якщо дивитися зі сторони електродвигуна . Відведення - прямовісне . Камера робочого колеса - циліндрична .

Основні характеристики насоса та електродвигуна​​ наведені в табл . 1.

Умовне позначення насоса з кутом установки 0° ОГ5-87А-У3, де :

Про - осьовий ;

Г - горизонтальний ;

5 – номер моделі робітника колеса ; 87 – діаметр робітника колеса , см ; А – циліндрична камера ;

У3 – кліматичне виконання та категорія​​ розміщення агрегату при експлуатації .

Деталі проточною частини зазначених насосів виготовляються з вуглецевої сталі , чавуну , лопаті робітника колеса та камера з корозійностійкою сталі . Насоси для морський води виготовляються повністю з корозійностійких спеціальних сталей .
