Підберемо гідротурбіну європейського виробництва!
Гідротурбіни, перетворюючи енергію водного потоку на механічну, обертають ротор генератора, що виробляє електроенергію. По виконанню робочого колеса гідротурбіни поділяються на осьові (поворотно-лопатеві Пл, пропелерні Пр) і радіально-осьові РВ. Наступна цифра за виконанням робочого колеса – номер моделі або наведений натиск.
Позначення:
В, Г - вертикальне або горизонтальне розташування валу гідроагрегату;
О, Б, М, Ф – вид камери, що підводить воду: відкрита, бетонна, металева, фронтальна (з кожухом);
цифра наприкінці маркування – діаметр робочого колеса, див.
Потужність гідротурбіни визначається робочим натиском (перепад рівнів верхнього та нижнього б'єфів водотоку) та витратою води через гідротурбіну.
Вибір типу генератора та уточнення режимів роботи гідроагрегату виконується в робочому порядку проектантом ГЕС та заводом-виробником силового обладнання.
Управління потужністю гідроагрегату здійснюється:
- колонкою управління;
- стійкою керування.
Вид системи управління визначається замовником і узгоджується із заводом-виробником гідротурбіни.
Основні технічні характеристики гідротурбіну наведені в табл.
|
Найменування гідротурбін |
Напір, м |
Потужність, кВт |
Витрата, м 3 /с |
Маса, т |
|
Осьові гідротурбіни/ Kaplan turbines |
||||
|

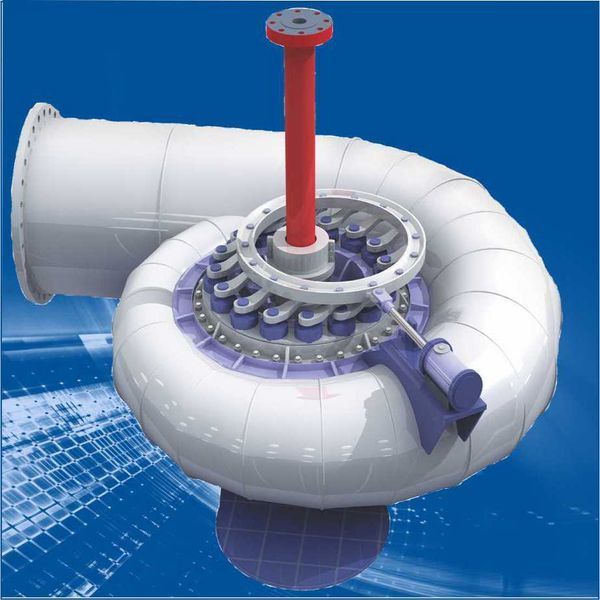

Пр245/10- ВБ220 |
7,5 |
1670 |
26,2 |
30 |
|
Пл495-ВБ225 |
17,4 |
4020 |
26,7 |
36 |
|
Пл245-ВБ120 |
12 |
800 |
8,4 |
9,4 |
|
Пр592-ВО120 |
5-7 |
350 |
6-8 |
9,7 |
|
Пр592-ВО140 |
7-8 |
450 |
6-8 |
11,3 |
|
Пр10- ВБ140МБ |
7,2 |
620 |
10-11 |
5,2 |
|
Пр661-ВБ120 |
5-20 |
215-1200 |
4,9-9 |
9,2 |
|
Пр510-ВБ120 |
6- 7 |
400-500 |
5-7 |
9,2 |
|
Пр592-ВБ- 160-1 |
4 |
360 |
6-10 |
13,2 |
|
Пр661-ВМ120 |
8-20 |
250-1 700 |
4-11 |
13,4 |
|
ПРИ12- ВТП46 |
6 |
40-55 |
0,35-1,15 |
3,7 |
|
Пр245-ВБ140 |
4-8 |
180-1 700 |
6-12 |
12 |
|
Пр70- ВБ250 |
3-6 |
450-1 300 |
16,5-22 |
22 |
|
Пр661- Г60 |
8-16 |
40-330 |
0,6-2,5 |
2,5 |
|
Радіально-осьові гідротурбіни |
||||
|
РО230- ГМІ42 |
25-30 |
65-100 |
0,3-0,45 |
2,2 |
|
РО400- ГМІ42 |
50-85 |
75-150 |
0,2-0,25 |
2,3 |
|
РО300- ГФ60 |
10-20 |
100-350 |
0,7 - 2,2 |
6 |
|
РО123-ДГО100 |
8,5-14 |
640-1 400 |
7,0 - 9,0 |
21 |
|
РО123-ВМ120 |
20-45 |
1250-4000 |
6-8,5 |
15 |
|
РО123-ВБ140 |
10-30 |
700-3700 |
8,5-15 |
20 |
|
РО123-ВМ140 |
30-50 |
3000-7000 |
8,5 - 19,5 |
37 |
|
РО123-ВБ160 |
9,7-25 |
500-5000 |
10-14,8 |
27 |
|
РО123-ВМ160 |
40 |
4000-7100 |
13-20 |
41 |
|
РО123-ВБ200 |
15-30 |
2500-7100 |
15-28,5 |
35 |
|
РО123-ВМ200 |
25-45 |
5000-12500 |
23-32 |
60 |
|
РО123-ВМ250 |
36 |
15300 |
30-50 |
100 |
|
РО123-ВМ275 |
30 |
14000 |
30-56 |
140 |
|
РО211- ВМ84 |
20-40 |
600-1550 |
3,5-4,5 |
14 |
|
РО230- ГМП145 |
100-130 |
7000-16000 |
8-14 |
26 |
|
РО360- ГМІ84 |
85-160 |
1100-4200 |
1,5-3 |
14 |
|
РО360- ГМІ100 |
165-320 |
6000-19500 |
4-7 |
18 |
|
РО638-ВМ100 |
80 |
4000 |
4-6 |
16 |
|
РО638-ВМ250 |
120 |
48100 |
35-50 |
100 |
|
РО702-ВМ250 |
50 |
20000 |
30-50 |
100 |
|
РО662- ВМ95 |
60-170 |
1500-14000 |
3-9,5 |
25 |
