Насоси типу Д застосовуються в іригаційних системах для сільського господарства та в теплоенергетиці, для водопостачання населених пунктів та промислових підприємств.
Робочий діапазон насосів типу Д: подача від 200 до 13300 м3/год та напір від 12 до 108 м. Для забезпечення оптимально необхідного напору та витрати насоси типу Д випускаються з різними підрізками робочих коліс та різною частотою обертання.
Приводом відцентрових горизонтальних насосів Д є електродвигун синхронного або асинхронного типу. Насос та двигун з'єднуються за допомогою пружної муфти. Опорами ротора є підшипники кочення. Для запобігання протіканню по валу застосовуються сальникові ущільнення, за погодженням можлива комплектація торцевим ущільненням.
Насос та електродвигун встановлюються як на загальній рамі, так і на окремих фундаментах.

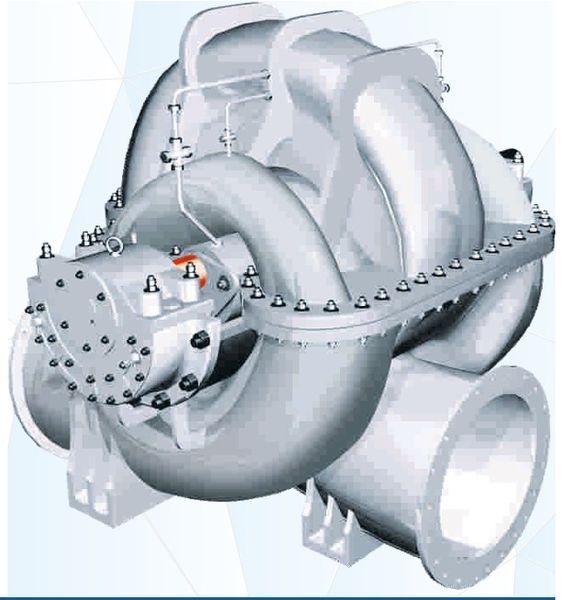

Насоси мають корпус з осьовим горизонтальним роз'ємом. Робоче колесо двосторонного входу . Опорами ротора насоса є підшипники кочення. Комплектуючий електродвигун з'єднується з насосом пружною втулково-пальцевою муфтою. Основні технічні характеристики насосів типу Д та комплектуючих електродвигунів наведені в табл.
Умовне позначення насосу з додаванням до нього кліматичного виконання та категорії розміщення за ГОСТ 15150:
Д - насос двостороннього входу; перша цифра - подача, м3 / год; друга цифра – натиск, м;
частота обертання, відмінна від номінальної ;
УХЛ4 – кліматичне виконання та категорія розміщення.
Приклад: Д12500-24 УХЛ4.
При виконанні підрізування робочого колеса до позначення додається буква «а» або «б».
|
Відцентрові горизонтальні насоси типу Д Електродвигуни/ |
||||||||
|
Тип |
Подача, м 3 /год |
Напір, м |
Частота оберт , об/хв |
Маса, т |
Габарити, м |
Тип |
Потужність , кВт |
Напруга , В |
|
Д4-125 У3 |
14400 |
125 |
600 |
27,000 |
4,35 х3, 57х3, 48 |
СДН32-19-104-10У4 |
8000 |
10000 |
|
Д4-125-О У3 |
11900 |
86 |
500 |
27,000 |
МС325-12/12 У4 |
5000 |
10500 |
|
|
Д500-65УХЛ4 |
500 |
65 |
1450 |
0,53 |
1,16 х0, 97х0, 83 |
4АМ315S4У3 5АН280В- 4У3 |
160 |
380/660 |
|
Д500-65-ОУХЛ4 |
325 |
32 |
980 |
0,53 |
4АМ250М6У3 |
55 |
220/380 |
|
|
Д1600-90 УХЛ4 |
1600 |
90 |
1450 |
1,800 |
1,44 х1, 65х1, 08 |
ДАЗО4-450Х -4У1 А4-85/ 43-4У3 |
630 630 |
6000 10000 |
|
Д1600-90-ОУХЛ4 |
1000 |
40 |
980 |
1,800 |
АОЗ-355S- 6У3 |
160 |
380/660 |
|
|
Д2000-21 УХЛ4 |
2000 |
21 |
980 |
2,150 |
1,52 х1, 35х1, 26 |
АІР355S6У3 |
160 |
380/660 |
|
Д2000-21-ОУХЛ4 |
1250 |
13 |
730 |
2,150 |
4А315S8У3 4А280М8У3 |
90 75 |
380/660 6000 |
|
|
Д2000-100УХЛ4 |
2000 |
100 |
980 |
2,200 |
1,88 х1, 55х1, 41 |
СДН- 2-16-36-6У3 |
1000 |
6000 |
|
Д2000-100-ОУХЛ4 |
1500 |
56 |
730 |
2,200 |
А4-450Х-8У3 СД2-85/ 40-8У3 |
400 400 |
6000 6000 |
|
|
Д2500-62УХЛ4 |
2500 |
62 |
980 |
3,000 |
1,89 х1, 8х1, 43 |
А4-450Х- 6У3 А4-85/ 54-6У3 |
630 630 |
6000 10000 |
|
Д2500-62-ОУХЛ4 |
2000 |
33 |
730 |
3,000 |
СД2-74/ 49-8У3 |
315 |
6000 |
|
|
Д3200-33УХЛ4 |
3200 |
33 |
980 |
3,150 |
1,89 х1, 76х1, 5 |
А4-400Х-6У3 СД2-74/ 47-6У3 ТАК304-85/ 51-6У1 |
400 400 400 |
6000 6000 10000 |
|
Д3200-33-ОУХЛ4 |
2500 |
17 |
730 |
3,150 |
АІР355М8У3 |
160 |
380/660 |
|
|
Д3200-75УХЛ4 |
3200 |
75 |
980 |
4,230 |
2,08 х2, 3х1, 59 |
СДН2-16-36-6У3 СДН14-59-6У3 |
1000 1000 |
6000 10000 |
|
Д3200-75-ОУХЛ4 |
2500 |
40 |
730 |
4,230 |
А4-450Х-8У3 ТАК304-85/62-8У1 |
400 400 |
6000 10000 |
|
|
Д3200-75В УХЛ4 |
3200 |
75 |
980 |
4,900 |
1,715х2,3х2,5 |
ВДД 140/ 29-6 |
820 |
6000 |
|
Д3200-75В-О УХЛ4 |
2500 |
40 |
730 |
4,900 |
||||
|
Д4000-95 УХЛ4 |
4000 |
95 |
980 |
4,800 |
2,2 х2, 26х1, 76 |
СДН2-16-59-6У3 СДН-15-49-6 УЗ |
1600 1600 |
6000 10000 |
|
Д4000-95-О УХЛ4 |
3200 |
50 |
730 |
4,800 |
А4-450У-8У3 СД2-85/ 57-8УЗ СДН- 14-59-8УЗ |
630 630 630 |
6000 6000 10000 |
|
|
Д5000-32 УХЛ4 |
5000 |
32 |
730 |
5,000 |
2,16 х2, 15х1, 9 |
А4-450У-8У3 СД2-85/ 57-8У3 СДН- 14-59-8У3 |
630 630 630 |
6000 6000 10000 |
|
Д5000-32-О УХЛ4 |
3200 |
20 |
585 |
5,000 |
А4-450Х -10У3 СД2-85/ 40-10У3 |
315 315 |
6000 6000 |
|
|
Д6300-27 УХЛ4 * |
6300 |
27 |
730 |
5,000 |
2,15 х1, 95х1, 95 |
А4-450У- 8У3 |
630 |
6000 |
|
Д6300-27-О УХЛ4 * |
5000 |
17 |
585 |
5,000 |
2,15 х1, 95х1, 95 |
А4-450Х -10У3 |
315 |
6000 |
|
Д6300-80 УХЛ4 |
6300 |
80 |
730 |
10,700 |
2,8 х2, 69х2, 08 |
СДН2-17-56-8У3 СДН3-16-64-8У3 |
2000 2000 |
6000 10000 |
|
Д6300-80-О УХЛ4 |
5000 |
50 |
585 |
10,700 |
СДН2-16-56-10У3 СДН 15-49-10 УЗ |
1000 1000 |
6000 10000 |
|
|
Д9000-29а У3 |
8700 |
29,8 |
740 |
11,500 |
2,55 х2, 51х2, 38 |
АДО-143/ 70-8-10У3 |
1000 |
6000 |
|
Д9000-29а-О У3 |
6500 |
17 |
580 |
11,500 |
АДО-143/ 70-8-10У3 |
500 |
6000 |
|
