Підберемо насосний агрегат європейського виробництва!
Насоси типу В призначені для перекачування води з температурою не більше 45 ° C .
Призначені для іригаційних систем , для водопостачання населених пунктів та промислових підприємств та інших галузях господарства .

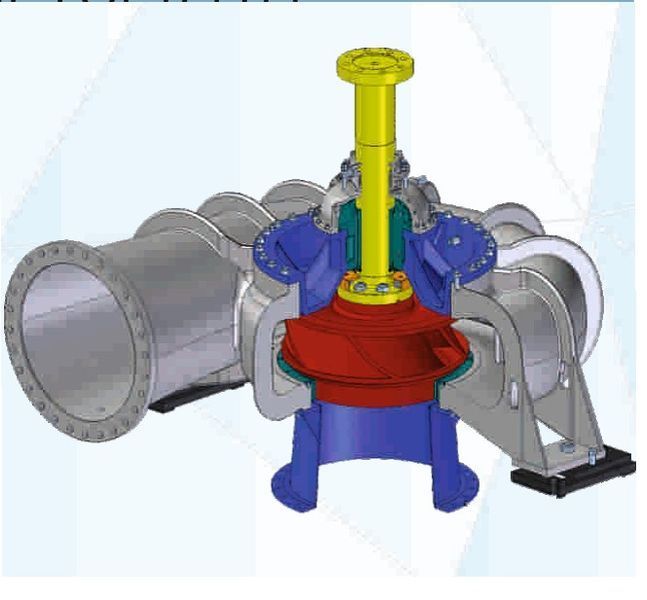

Відцентрові вертикальні насоси з робочим колесом одностороннього входу . Приводом є електродвигун . Вода до насосу підводиться через металеве коліно або бетонну всмоктуючу трубу.
Корпус насосу спіральний . Напрямний підшипник ковзання змащується водою із вмістом зважених частинок до 50 мг /л.
Насоси 1000В-4/63, 1200В-6,3 /63, 1200В-6,3/100, 1600В-10/40, 2000В -16/63, 2400В-
25/40 , 2400ВР-25/25 мають виконання з підшипником на олійний змащуванні .
Основні технічні характеристики насосів типу і комплектуючих електродвигунів наведені в табл
Умовне позначення насоса з додаванням до нього кліматичного виконання та категорії розміщення за ГОСТ 15150:
цифра перед літерою – умовний прохід напірного патрубка , мм ;
В – вертикальний; цифри у чисельнику – подача, м3/с; у знаменнику напір , м.
Приклад : 800В-2,5 / 40-У3.
О – частота обертання, відмінна від номінальної.
Приклад : 800В-2,5 / 40-0-У3.
Р - регульований .
Приклад : 1200ВР-6,3 / 100 УХЛ4.
|
Відцентрові вертикальні насоси типу В Електродвигуни |
||||||||
|
Тип |
Подача, м 3 /год |
Напір, м |
Частота оберт, про/хв |
Маса, т |
Габарити, м |
Тип |
Потужність , кВт |
Напруга , В |
|
600B-1,6/100 |
5760 |
100 |
750 |
8,000±0,400 |
2,45 х2, 3х4, 64 |
СДВ-173/34-8УХЛ4 СДВ2-143/41-8УХЛ4 СДВ3-143/ 51-8УХЛ4 |
2000 1600 1600 |
6000 6000 10000 |
|
600В-1,6/ 100-0 |
4500 |
65 |
600 |
8,000±0,400 |
2,45 х2, 3х4, 64 |
СДВ3-143/51-10-У3 ВАН143/51-10-У3 СДВ2-143/34-10 |
1250 1250 1000 |
10000 6000 6000 |
|
600В-1,6/40 |
5690 |
39,4 |
750 |
8,830±0,440 |
2,38 х2, 17х4, 62 |
ВАН118/ 41-8У3 |
800 |
6000 |
|
600В-1,6/40- O |
4680 |
25 |
600 |
8.830±0.440 |
2,38 х2, 17х4, 62 |
ВАН118/ 41-10У3 |
630 |
6600 |
|
800В-2,5/100 |
9000 |
100 |
600 |
9,290±0,460 |
2,75 х2, 85х4, 72 |
СДВ2-215/41-10УХЛ4 СДВ3-215/49-10УХЛ4 СДВ-173/49-10УХЛ4 |
3150 3150 2000 |
6000 10000 10000 |
|
800В-2,5/ 100-0 |
7560 |
67,5 |
500 |
9,290±0,460 |
2,75 х2, 85х4, 72 |
СДВ2-173/46-12УХЛ4 СДВ3-173/49-12УХЛ4 |
2000 1600 |
6000 10000 |
|
1000В-3 /95 |
10800 |
95 |
600 |
12,800±0,650 |
2,39х2,28х6,225 |
СДВ2-215/46-10УХЛ4 |
3500 |
600 |
|
1000В-4 /63 |
14400 |
63 |
500 |
11,340±0,560 |
2,98 х2, 75х4, 51 |
СДВ2-215/49-12УХЛ4 СДВ3-215/59-12УХЛ4 |
3150 3150 |
6000 10000 |
|
1000В-4/ 63-0 |
10800 |
35,4 |
375 |
11,340±0,560 |
2,98 х2, 75х4, 51 |
СДВ2-173/56-12У3 ВАН215/41-16У3 ВАН173/46-16У3 |
1600 1600 1000 |
6000 6000 6000 |
|
1000В-4 /40 |
14400 |
40 |
500 |
13,280±0,660 |
3,24х2,98х5,335 |
ВАН 173/56-12У3 СДВ2-173/46-12УХЛ4 СДВ3-173/56-12УХЛ4 |
2000 2000 2000 |
6000 6000 10000 |
|
1200В-6,3/100 |
22680 |
100 |
375 |
34,000±1,700 |
4,19х4,08х4,75 |
ВДС2-325/69-16УХЛ4 |
8000 |
10000 |
|
1200В-6,3/63 |
22680 |
63 |
375 |
24,000±1,200 |
3,68х3,26х4,72 |
ВДС2-325/44-16УХЛ4 ВДС2-325/49-16УХЛ4 |
5000 5000 |
6000 10000 |
|
1200В-6,3/40 |
22680 |
40 |
375 |
30,000±1,500 |
4,03 х3, 78х4, 52 |
СДВ2-215/59-16УХЛ4 |
3150 |
6000 |
|
1200В-6,3/ 40-0 |
22680 |
27 |
300 |
30,000±1,500 |
4,03 х3, 78х4, 52 |
ВАЗ2-215/ 84-20У3 |
2500 |
6000 |
|
800В-2,5/40 |
9000 |
40 |
600 |
11,570±0,570 |
2,8 х2, 35х4, 75 |
ВАН143/51-10У3 ВАН173/39-10У3 СДВ2-143/51-10УХЛ4 |
1250 1600 1600 |
6000 6000 6000 |
|
800В-2,5/ 40-0 |
7560 |
29 |
500 |
11,570±0,570 |
2,8 х2, 35х4, 75 |
СДВ-143/51-12УХЛ4 ВАН143/51-12У3 |
1000 1000 |
6000 6000 |
|
1200ВР-6,3/100 |
22680 |
100 |
375 |
42,000±2,100 |
4,13 х4, 3х6, 67 |
ВДС2-325/69-16УХЛ4 |
8000 |
10000 |
|
1600В-10/40- У3 1600В-10/ 40-0У3 1600ВР-10/40-0- У3 |
36000 29880 31400 |
40 27,8 28 |
300 250 250 |
32,000±1,600 32,000±1,600 55,200±2,760 |
4,85 х4, 6х5, 96 4,85 х4, 6х5, 96 5,23 х4, 92х7, 06 |
ВДС2-325/64-20УХЛ4 ВДС2-325/59-24УХЛ4 АВ1700L-24M |
6300 5000 3150 |
10000 6000 6000 |
|
2000B-16/63-3- У3 2000В-16/63-А-3- У3 2000В-16/63-А1-3- У3 2000В-16/63-A- У3 |
57600 50400 46800 50400 |
63 56,3 46 56,3 |
250 250 250 250 |
88,700±4,435 88,300±4,415 87,380±4,370 95,320±4,770 |
5,85 х5, 19х7, 26 5,85 х5, 19х7, 26 5,85 х5, 19х7, 26 5,85 х5, 19х7, 26 |
ВДС-375/105-24УХЛ4 ВДС-375/105-24УХЛ4 ВДС-375/89-24УХЛ4 ВДС-375/105-24УХЛ4 |
12500 12500 10000 12500 |
10000 10000 10000 10000 |
|
2200В-15/ 23 |
54000 |
23 |
250 |
25,000*±1,250 |
6,495х5,43х4,8 |
ВДС2-235/49-24УХЛ4 |
4400 |
250 |
|
2400В-25/40-У3 2400ВР-25/25-У3 |
90000 90000 |
40 25 |
214 187 |
118,000±5,900 129,000±6,450 |
7,42 х7, 22х8, 43 7,42 х7, 22х8, 43 |
ВДС-375/125-28УХЛ4 ВДС-375/89-32УХЛ4 |
12500 8000 |
10000 10000 |
